產品類型-系列描述：

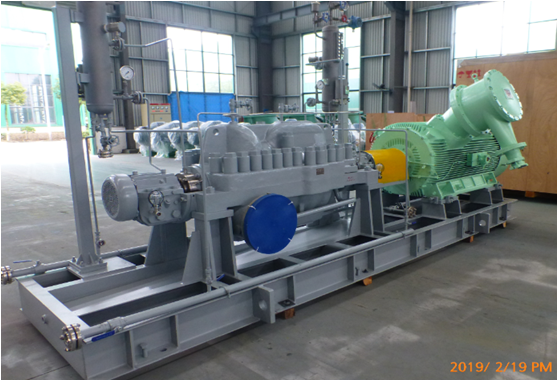

BMA型石油化工流程泵為臥式、多級、首級雙吸或單吸、水平軸向剖分、兩端支撐離心泵，它是根據API610標準要求設計,BB3泵型。其總體采用對稱葉輪布置形式軸向力自平衡，減少了平衡機構設置的故障率。泵進出口均位于泵體下部，在維護檢修過程中無需移動管線就可以拆卸設備。

參數：

依據標準：API610 11th

API標準泵結構型式：BB3

適用流量范圍：20~2500 m3/h

適用揚程范圍：70~1500 m

最高設計壓力：30 MPa

適用溫度范圍：- 60 ~ 200ºC

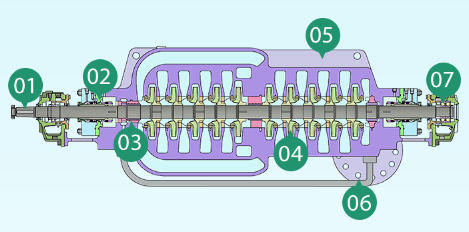

產品剖面圖：

1.錐形軸端設計，便于聯軸器的安裝和拆卸。方便現場密封更換和正常維護等操作。

2.標準API682密封腔，根據工況和用戶要求可以配置不同的密封形式。

3.所有的口環處、級間襯套處、節流間隙處均采用不咬合、高硬度的配對材料?？梢詫Ρ砻嫣幚?，得到更高硬度，以便輸送固體顆粒等磨損介質。

4.葉輪熱裝，過盈配合。整個轉子剛度好，撓度小，保證運行間隙，運行可靠穩定。對稱布置葉輪軸向力自平衡。

5.分體的泵體設計，便于維護安裝，雙蝸殼使得徑向力自平衡，殼體嚴格計算設計保證強度、剛度，提升運行可靠性穩定性。

6.泵進出口均在泵體的下部，維護和檢修時僅需打開泵體上蓋即可，無需移動管路，減少了維修時間，提升維護效率。

7.多種軸承形式配置，以供不同功率選取。箱體預留各種儀表接口，供用戶選用。防塵結構設計有效防止油外漏和灰塵進入箱體。
